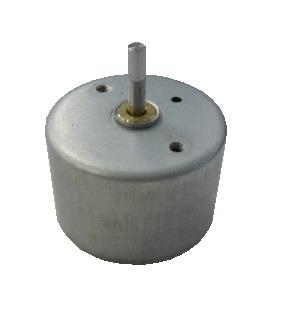

3相外转子型直流无刷电机
内置驱动电路
轴承:可选择含油轴承、滚珠轴承

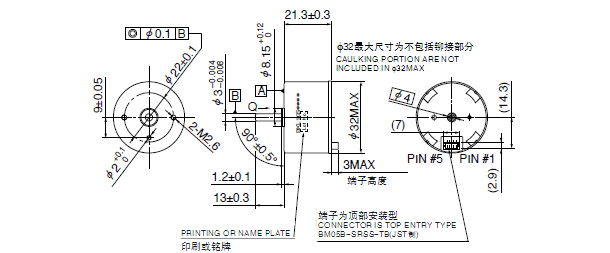

连接:端子 TOP TYPE
JST : BM05B-SRSS-TB / JCTC : 11002W00-5P-S
SIDE TYPE
JST : SMO5B-SRSS-TB / JCTC : 11002W90-5P-S
接口(5端子) 输入电压:4.5 ~ 26.4V
GND:(机架短路)
FG信号:6脉冲/1圈 0V-5V的矩形波 可变更为
3脉冲/1圈、2脉冲/1圈
VSP或PWM 转速切换端子
VSP:0~5V (1V>:停止, 4.4V< : 最大加速)
PWM:0V-5V的矩形波、15~100kHz(导通电平:2~5V)
(Duty 3%> : 停止, 100% : 最大加速)
旋转方向切换开关
0.8V> : CCW旋转, 1.3V ~ 2.0V : 制动器, 2.5V< : CW旋转

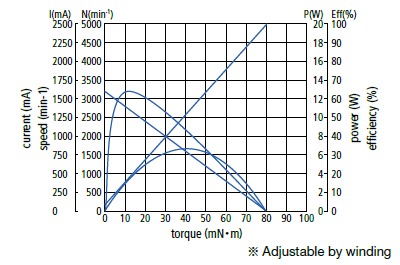

外径 [mm] | 无负荷转速 [r/min] | 启动转矩 [mN・m] | 最大输出 [W] | 最大效率 [%] | 最大效率时转速 [r/min] | 最大输出时转速 [r/min] | 20℃时使用寿命 [hour] |
---|---|---|---|---|---|---|---|
32.0 | 3200 | 80.0 | 6.7(at 40mN・m) | 65(at 12mN・m) | 2700 | 1600 | 5000 |
