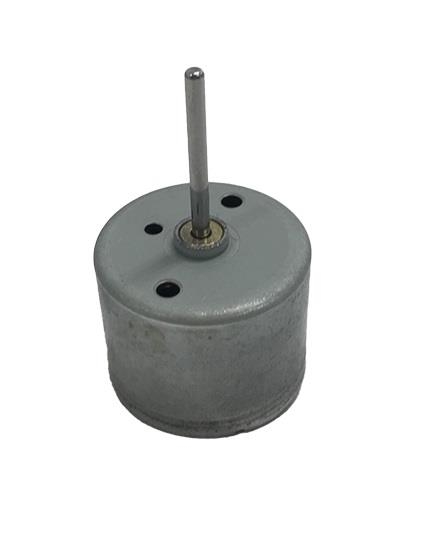

电机类型: 3相12极内转子式直流无刷电机
内置驱动电路
轴承:可选择含油轴承或滚珠轴承
连接方式:连接器5pin
JST BM05B-RSS-TB或JCTC 11002W00-5P-S
驱动IC:安装了1个芯片IC
电机类型: 3相12极内转子式直流无刷电机
内置驱动电路
轴承:可选择含油轴承或滚珠轴承
连接方式:连接器5pin
JST BM05B-RSS-TB或JCTC 11002W00-5P-S
驱动IC:安装了1个芯片IC

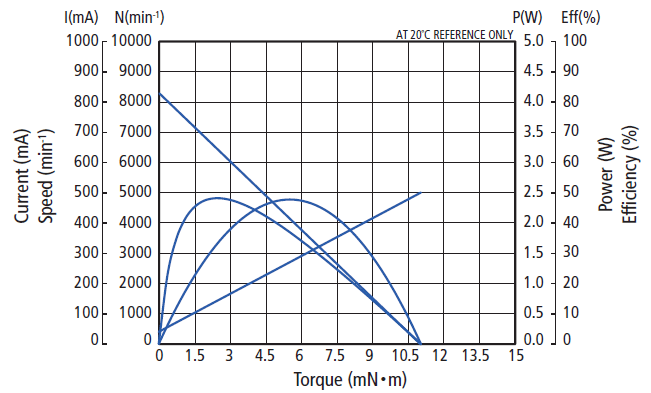

空载速度 [min-1] | 8250 |
启动扭矩 [mN・m] | 11 |
启动电流 [mA] | 500 |
最大效率 [%] | 48 |
最大效率下的转速 [min-1] | 4800 |
20℃时使用寿命 [hour] | 5000 |
传动比 | 结构 | 材料 | 段数 | L1 长度 [mm] | 包括电机在内的总长度 [mm] | 额定电压 [V] | 空载速度 [min-1] | 空载电流消耗 [mA] | 额定负载转矩 [mN·m] | 额定负载转速 [min-1] | 额定负载电流 [mA] | 最大额定负载转矩 [mN・m] | 最大瞬时扭矩 [mN・m] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1/4 | 遊星 | 金属 | 1 | 13.1 | 32.2 | 24 | 2063 | 50 | 11 | 1500 | 172 | 49 | 73.5 |
1/16 | 遊星 | 金属 | 2 | 16.2 | 35.3 | 24 | 516 | 50 | 39 | 375 | 172 | 73.5 | 110.3 |
1/24 | 遊星 | 金属 | 2 | 16.2 | 35.3 | 24 | 344 | 50 | 58 | 250 | 172 | 73.5 | 110.3 |
1/64 | 遊星 | 金属 | 3 | 19.3 | 38.4 | 24 | 129 | 50 | 70 | 111 | 110 | 98 | 147 |
1/96 | 遊星 | 金属 | 3 | 19.3 | 38.4 | 24 | 86 | 50 | 98 | 75 | 110 | 98 | 147 |
