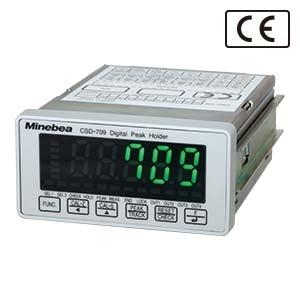

数字峰值保持器 CSD-709
咨询此产品
下载产品资料
特点规格下载另售品产品咨询
特点
■ 4 000次/秒的高速采样
■ 适用于广泛的应用
■ 特定应用的保持功能
■ 多种接口
■ 通过PC显示波形和条件设置，并带有附加存储器（可选）
■ CE 认证合格品
■ 保护等级：IP64
规格
| 规格名称 | 规格内容 |
|---|---|
电桥电源 | DC10 V±0.5 V 60 mA以内（可在DC5 V、DC2.5 V之间进行切换） |
适用传感器 | 应变片式传感器 170Ω～1 000Ω（电桥电源 DC10 V时） |
输入灵敏度 | 0.4 μV/d （d＝最小刻度） |
输入范围 | －3.1 mV/V～3.1 mV/V |
零点调整范围 | ±2.5 mV/V |
传感器输入 | 每 1 mV/V 传感器输出 2 V ± 0.1 V（电桥电源DC10 V ） 负载电阻 2 kΩ 以上. |
非线性 | 0.02 %F.S.±1 digit |
温度的影响 | 零点 ±0.5 μV/℃、灵敏度 ±0.002 5 %F.S./℃（以0.4 μV/d以上的输入灵敏度进行校正时） |
模拟滤波器 | 约100 Hz（可在10 Hz、40 Hz、400 Hz、1 kHz、4 kHz、10 kHz、30 kHz之间进行切换）
*仅在使用模拟峰值保持时有效
*使用数字峰值保持时固定为 30 kHz |
数字低通滤波器 | 40 次/s : OFF、0.1 ～ 4 Hz
400 次/s : OFF、1 ～ 40 Hz
4000 次/s : OFF、10 ～ 400 Hz |
A/D采样率 | 4000 次/s （可在40 次/s、400 次/s之间切换） |
A/D内部分辨率 | 24位 |
CHECK值 | 约0.3 mV/V |
模拟峰值保持 | 响应速度：与模拟滤波器特性相同
模拟滤波器设定值 10 Hz、40 Hz、100 Hz、400 Hz、10 kHz、4 kHz
精度 模拟滤波器设定值 (-3 dB±1 dB) ±0.1 %。
模拟滤波器设定点 10 kHz
精度 模拟滤波器设定点（-3 dB±1 dB）±0.5 %。
模拟滤波器设定点 30 kHz
精度 模拟滤波器设置点 (-3 dB±1 dB) ±1%。 |
主显示 | 显示范围 －99 999 ～ 99 999
显示增量 1 （可在2、5、10之间进行切换）
显示器 绿色 7 段 LED 字符高度 17 mm
溢位显示 负值超限时显示“-OL”、正值超限时显示“OL”
A/D 值溢位显示 负值超限时显示“－OVF”、正值超限时显示“OVF” |
状态显示 | SEL.1、SEL.2、CHECK、HOLD、PEAK、MEAS.、END、LOCK |
显示速率 | 20次/s（可在4 回/s、50 回/s、100 回/s之间进行切换） |
判断显示 | OUT 1、2、3、4 |
小数点显示 | 可在无显示、10¹、10²、10³、10⁴之间进行切换 |
外部控制输入信号 | 可任意选择以下中的6个
OFF、调零、清零、保持（脉冲）、打印命令（S-I/F）、多重保持强制退出、保持（电平）、PEAK/TRACK、RESET、SEL.1、SEL.2、CHECK、统一按键锁定 |
外部控制输出信号 | 可任意选择以下中的6个
OFF、正在保持、PEAK、MEAS、END、MULTI（多重保持使用时ON）、EXCUTE（多重保持测量中ON）、OK(下限值 < 当前负载值 < 上限值时ON）、NG（在 OK 以外的条件下ON）、S0、S1、S2、ERROR、超差、零位设置响应、RUN（电平/切换） |
各种功能 | 模拟滤波器、数字滤波器、数字低通滤波器、简易校准、通信校准、CHECK值、HOLD目标切换、模拟输出目标切换、品牌名称切换、峰值模式选择、数字峰值保持、模拟峰值保持、检测输出、检测模式、波形比较（安装另售品时）、测量结果日志（安装另售品时） |
USB接口 | 遵照USB2.0（也可用于USB1.1标准的设备）
输出连接器 B型USB连接器（插孔） |
工作温湿度范围 | 温度 －10 ℃～50 ℃、湿度 85 %RH以下（无结露） |
电源电压 | AC100 V～AC240 V 50/60H（容许可调范围 AC85 V～AC264 V） |
功耗 | 约 10 VA（无另售品、AC100 V时）
最高18 VA（安装另售品、AC100 V～240 V时） |
外形尺寸（W×H×D） | 96 mm×48 mm×110 mm（不含凸起部分） |
重量 | 约500 g（不含另售品、AC100 V） |
防护等级 | IP64 （面板安装时，前面板部分的防护等级为 IP64） |
下载
使用说明书
产品规格书
CAD 文件
软件/固件
另售品
电压输出
电流输出
BCD输出（汇流型）
BCD输出（源型）
外部控制（电压输入型）
RS-232C接口
RS-422/485接口
CC-Link接口
直流电压
串行接口
内存扩展（带测量软件CSD-709D-01）
EzCTS（PC用Ez通信工具软件）
