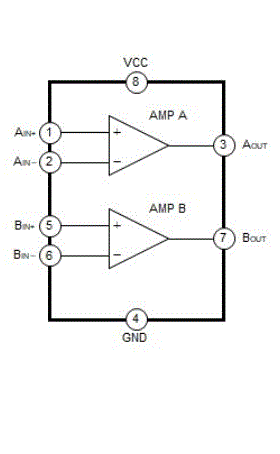

该IC内置了2个运算放大器,单电源供电,实现了极低的失调电压。该运算放大器的输入失调电压和输入失调电压温度漂移比传统产品小10倍。单电源供电使该IC可以在2串电池的电压下工作。单电源供电、低自耗电和低失调电压,使得该IC适用于使用2串电池的便携式设备做微小信号的放大。
1. 用于传感器(热电偶、应变计、磁传感器)的极小电压的放大
2. 放大和检测非常小的电压
3. 检测非常小的电流
(在没有特别注明时,Topr = +25°C)
一般
1. 工作电源电压............... 1.8~6.0V(适用于电池供电的设备)
2. 电流消耗 .................... 0.1mA Typ.
放大器部分
1.输入电压范围...................... -0.2~0.3V
2.输入偏移电压................ ±0.1mV Typ.
3.输入偏移电压 温度漂移... ±1μV/°C Typ.
4.输入偏移电流................ 1nA Typ.
5.输入偏置电流.................. 50nA Typ.
6.电压增益.......................... 100dB Typ.
工作电源电压 下限 [V] | 工作电源电压 上限 [V] | 输入电压范围 下限 [V] | 输入电压范围 上限 [V] | 输入偏移电压 Typ. [mV] | 输入偏移电压 温度漂移 Typ. [μV/°C] | 电压增益 Typ. [dB] |
---|---|---|---|---|---|---|
1.8 | 6.0 | -0.2 | 0.3 | ±0.1 | ±1 | 100 |
