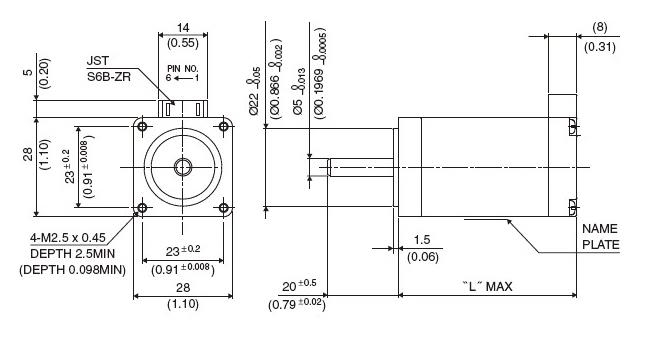

型号 | 尺寸"L" [mm] | 尺寸"L" [Inch] |
---|---|---|
11PM-K0** | 32.5 | 1.28 |
11PM-K1** | 41 | 1.61 |
11PM-K2** | 52 | 2.05 |
相(PHASE) | A | A COM | A/ | B | B COM | B/ |
---|---|---|---|---|---|---|
针号(PIN NO.) | 4 | 5 | 6 | 3 | 2 | 1 |
型号 | 外径 [mm] | 步进角 [°] | 驱动方式 | 额定电流 [A] | 绕组电阻 [ohms] | 保持力矩 [mN·m] | 电感 [mH] | 转子惯量 [g·cm2] | 残留扭矩 [mN·m] | 质量 [g] |
---|---|---|---|---|---|---|---|---|---|---|
11PM-K043U | 28 | 1.8 | UNI-POLAR | 1.1 | 2.5 | 75 | 1.2 | 8 | 4.4 | 100 |
11PM-K142U | 28 | 1.8 | UNI-POLAR | 1.1 | 2.9 | 105 | 1.2 | 13 | 5.4 | 130 |
11PM-K241U | 28 | 1.8 | UNI-POLAR | 1.1 | 3.4 | 145 | 1.8 | 16 | 8 | 200 |
11PM-K043B | 28 | 1.8 | UNI-POLAR | 1.5 | 1.3 | 100 | 1.2 | 8 | 4.4 | 100 |
11PM-K142B | 28 | 1.8 | UNI-POLAR | 1.5 | 1.5 | 145 | 1.2 | 13 | 5.4 | 130 |
11PM-K241B | 28 | 1.8 | UNI-POLAR | 1.5 | 1.7 | 200 | 1.8 | 16 | 8 | 200 |
