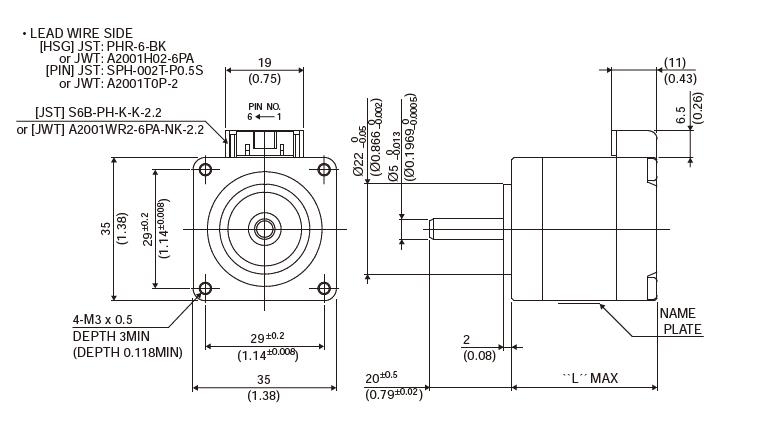

型号 | 尺寸"L" [mm] | 尺寸"L" [Inch] |
---|---|---|
14PM-F6** | 32 | 1.26 |
14PM-F1** | 36 | 1.42 |
14PM-F4** | 51 | 2.01 |
相(PHASE) | A | A COM | A/ | B | B COM | B/ |
---|---|---|---|---|---|---|
针号(PIN NO.) | 4 | - | 3 | 6 | - | 1 |
型号 | 外径 [mm] | 步进角 [°] | 驱动方式 | 额定电流 [A] | 绕组电阻 [ohms] | 保持力矩 [mN·m] | 电感 [mH] | 转子惯量 [g·cm2] | 残留扭矩 [mN·m] | 质量 [g] |
---|---|---|---|---|---|---|---|---|---|---|
14PM-F647B | 35 | 1.8 | BI-POLAR | 1.5 | 1.2 | 130 | 1.2 | 15 | 5.3 | 150 |
14PM-F150B | 35 | 1.8 | BI-POLAR | 1.5 | 1.8 | 230 | 2.6 | 20 | 8.2 | 180 |
14PM-F447B | 35 | 1.8 | BI-POLAR | 1.5 | 2.2 | 400 | 3.7 | 43 | 13.7 | 290 |
