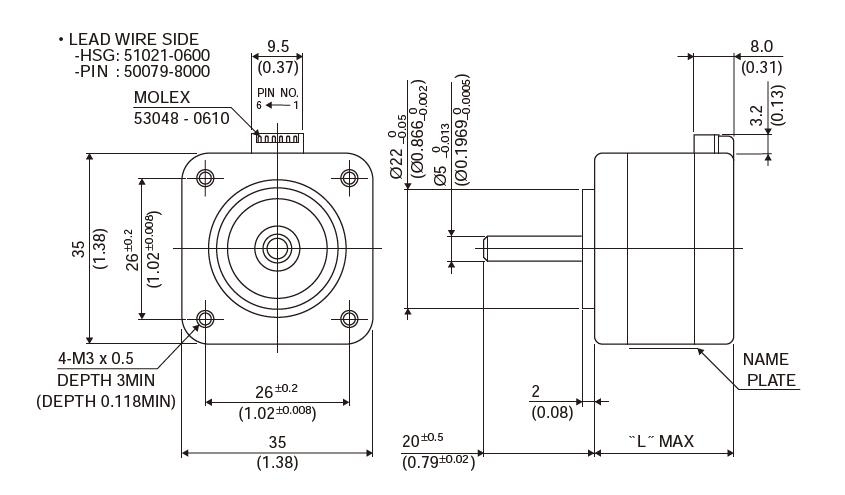

型号 | 尺寸"L" [mm] | 尺寸"L" [Inch] |
---|---|---|
14PY-Z2** | 22.0 | 0.87 |
14PY-Z0** | 26.0 | 1.02 |
相(PHASE) | A | A COM | A/ | B | B COM | B/ |
---|---|---|---|---|---|---|
针号(PIN NO.) | 4 | 5 | 6 | 3 | 2 | 1 |
型号 | 外径 [mm] | 步进角 [°] | 驱动方式 | 额定电流 [A] | 绕组电阻 [ohms] | 保持力矩 [mN·m] | 电感 [mH] | 转子惯量 [g·cm2] | 残留扭矩 [mN·m] | 质量 [g] |
---|---|---|---|---|---|---|---|---|---|---|
14PY-Z047U | 35.0 | 0.900 | UNI-POLAR | 0.80 | 2.40 | 40 | 2.40 | 8.00 | 2.00 | 120 |
14PY-Z064U | 35.0 | 0.900 | UNI-POLAR | 0.40 | 9.00 | 40 | 9.30 | 8.00 | 2.00 | 120 |
14PY-Z247U | 35.0 | 0.900 | UNI-POLAR | 0.80 | 1.90 | 22 | 1.20 | 5.00 | 1.80 | 105 |
14PY-Z264U | 35.0 | 0.900 | UNI-POLAR | 0.40 | 7.00 | 22 | 4.60 | 5.00 | 1.80 | 105 |
14PY-Z047B | 35.0 | 0.900 | BI-POLAR | 0.60 | 4.80 | 55 | 9.30 | 8.00 | 2.00 | 120 |
14PY-Z247B | 35.0 | 0.900 | BI-POLAR | 0.60 | 3.80 | 35 | 4.60 | 5.00 | 1.80 | 105 |
