型号 | 外径 [mm] | 步进角 [°] | 驱动方式 | 额定电流 [A] | 绕组电阻 [ohms] | 保持力矩 [mN·m] | 电感 上限 [mH] | 转子惯量 [g·cm2] | 残留扭矩 [mN·m] | 分解能 [CPR] | 质量 [g] |
---|---|---|---|---|---|---|---|---|---|---|---|
A23KMK249U | 56.4 | 1.800 | UNI-POLAR | 2.00 | 1.30 | 420 | 1.9 | 120.0 | 20.0 | 400 | 480 |
A23KMK349U | 56.4 | 1.800 | UNI-POLAR | 2.00 | 1.50 | 650 | 2.9 | 180.0 | 29.0 | 400 | 600 |
A23KMK044U | 56.4 | 1.800 | UNI-POLAR | 3.00 | 0.85 | 760 | 1.8 | 200.0 | 34.0 | 400 | 690 |
A23KMK144U | 56.4 | 1.800 | UNI-POLAR | 3.00 | 1.00 | 1050 | 2.2 | 290.0 | 49.0 | 400 | 910 |
A23KMK744U | 56.4 | 1.800 | UNI-POLAR | 3.00 | 1.15 | 1200 | 2.7 | 360.0 | 50.0 | 400 | 1060 |

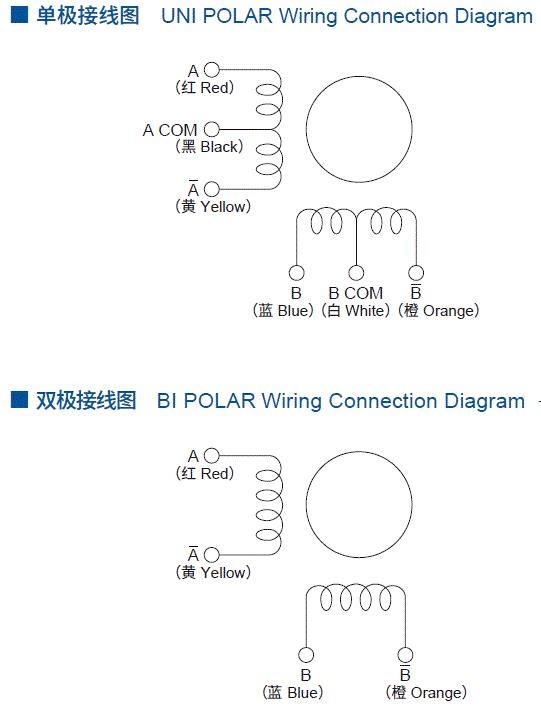

A23KMK249B | 56.4 | 1.800 | BI-POLAR | 1.40 | 2.40 | 540 | 7.7 | 120.0 | 20.0 | 400 | 480 |
A23KMK349B | 56.4 | 1.800 | BI-POLAR | 1.40 | 3.00 | 800 | 11.8 | 180.0 | 29.0 | 400 | 600 |
A23KMK044B | 56.4 | 1.800 | BI-POLAR | 2.20 | 1.70 | 1000 | 7.2 | 200.0 | 34.0 | 400 | 690 |
A23KMK144B | 56.4 | 1.800 | BI-POLAR | 2.10 | 2.00 | 1250 | 8.7 | 290.0 | 49.0 | 400 | 910 |
A23KMK744B | 56.4 | 1.800 | BI-POLAR | 2.00 | 2.30 | 1500 | 10.6 | 360.0 | 50.0 | 400 | 1060 |
项目 | 规格 |
---|---|
编码器类型 | 增量式 |
检测方法 | 表面反光型 |
输出信号 | A, B (双通道) |
分辨率 | 400 CPR |
驱动电压 | DC 5V ± 0.5 V |
输出电压 | -0.5V to +5.5V |
输出波形 | 方波 |
计数频率 | 30 kHz MAX. |
