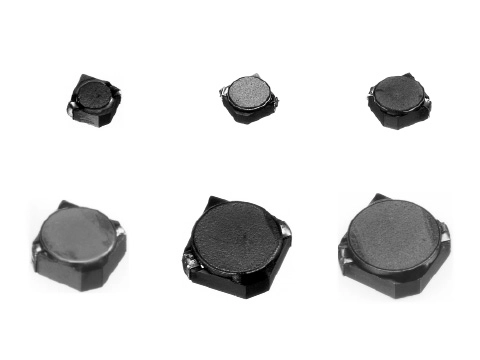

高效率、低DC的功率电感器。
适用于电池驱动的便携式电子设备电源(DC-DC 转换器和开关电源)和其他电子设备。
1.将直流电阻降到了传统机型的1/2以下。
2.厚度小,可满足大功率使用要求。
3.采用“闭磁路构成”方式,减少了电磁干扰。
适用于所有的电子产品(携带式电子设备、大型电子设备、车载电子设备等)
尺寸(W) [mm] | 尺寸(D) [mm] | 尺寸(H) Max [mm] | 盖章 | 电感 [μH] | 电感公差 下限 [%] | 电感公差 上限 [%] | 电感TestFreq. [KHz] | 直流电阻 [mΩ] | 额定电流 L=-10% [A] | 额定电流 ⊿T=25K [A] |
---|---|---|---|---|---|---|---|---|---|---|
11.5 | 11.5 | 7.5 | 121 | 120.00 | -20 | 20 | 1 | 119.00 | 2.40 | 2.40 |

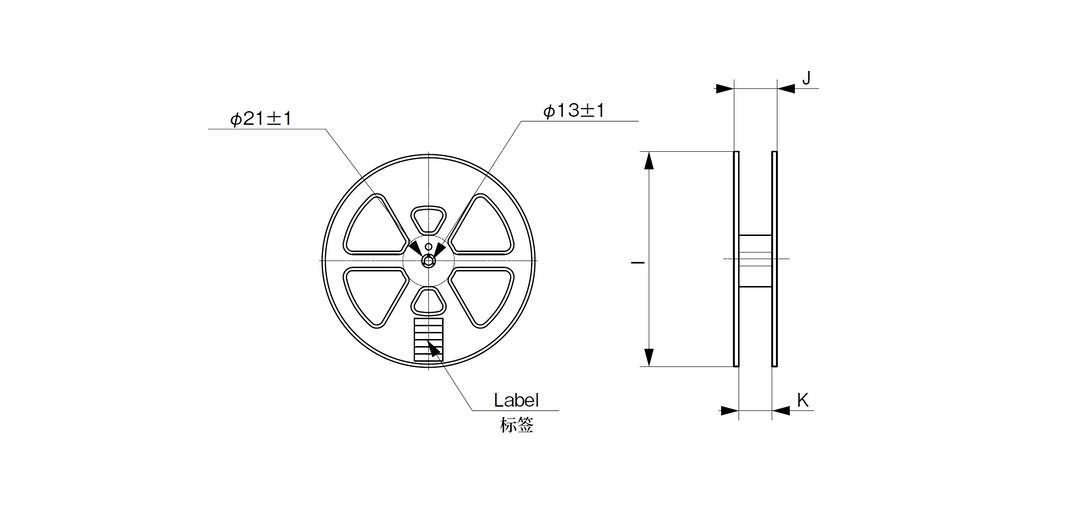

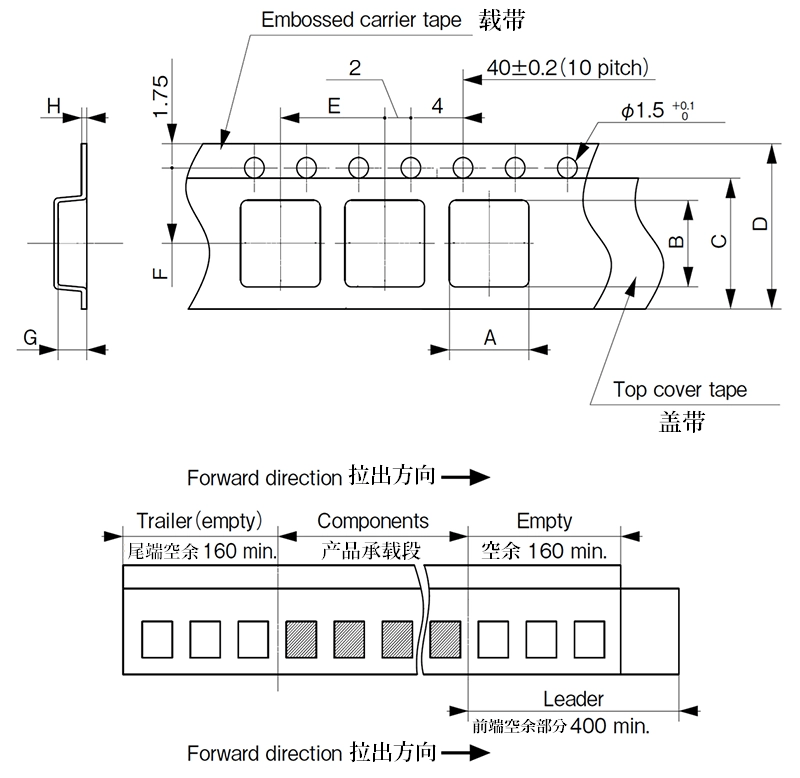

包装单位 | Tape尺寸A [mm] | Tape尺寸B [mm] | Tape尺寸C a [mm] | Tape尺寸C b [mm] | Tape尺寸D a [mm] | Tape尺寸D b [mm] | Tape尺寸E a [mm] | Tape尺寸E b [mm] | Tape尺寸F a [mm] | Tape尺寸F b [mm] | Tape尺寸G a [mm] | Tape尺寸G b [mm] | Tape尺寸H a [mm] | Tape尺寸H b [mm] | Reel尺寸 I a [mm] | Reel尺寸 I b [mm] | Reel尺寸 J b [mm] | Reel尺寸 K a [mm] | Reel尺寸 K b [mm] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
400 | 12.4 | 12.4 | 21.0 | 0.2 | 24 | 0.3 | 16 | 0.1 | 11.5 | 0.1 | 7.7 | 0.2 | 0.5 | 0.10 | Φ330 | Φ2 | 1 | 25.5 | 1 |
