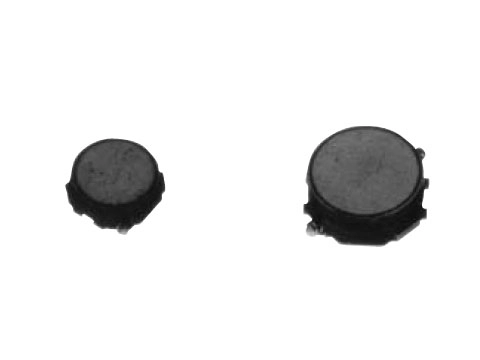

外形小巧的大电流功率电感器,适用于数字设备和手机。
产品高度1.0mm起。
1. 线圈部分采用磁性树脂,构成封闭磁性电路结构,从而实现低DCR。
2. 宽端子结构更抗冲击。
3. 无锡焊锡(激光焊锡)。
小型便携式电子产品(手机、便携式游戏机、DSC、DVC、PDA、etc.)的DC-DC转换器电源电路用。
尺寸(W) [mm] | 尺寸(D) [mm] | 尺寸(H) Max [mm] | 盖章 | 电感 [μH] | 电感公差 下限 [%] | 电感公差 上限 [%] | 电感TestFreq. [KHz] | 直流电阻 [mΩ] | 额定电流 L=-30% [A] | 额定电流 ⊿T=40K [A] |
---|---|---|---|---|---|---|---|---|---|---|
3.0 | 3.0 | 1.5 | 3R9 | 3.90 | -30 | 30 | 1 | 125.00 | 1.50 | 1.40 |

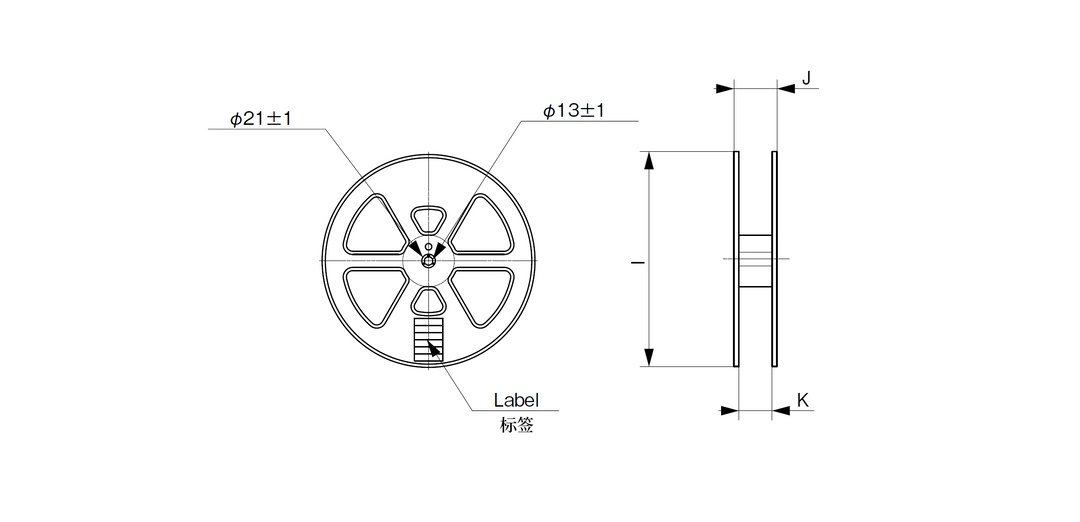

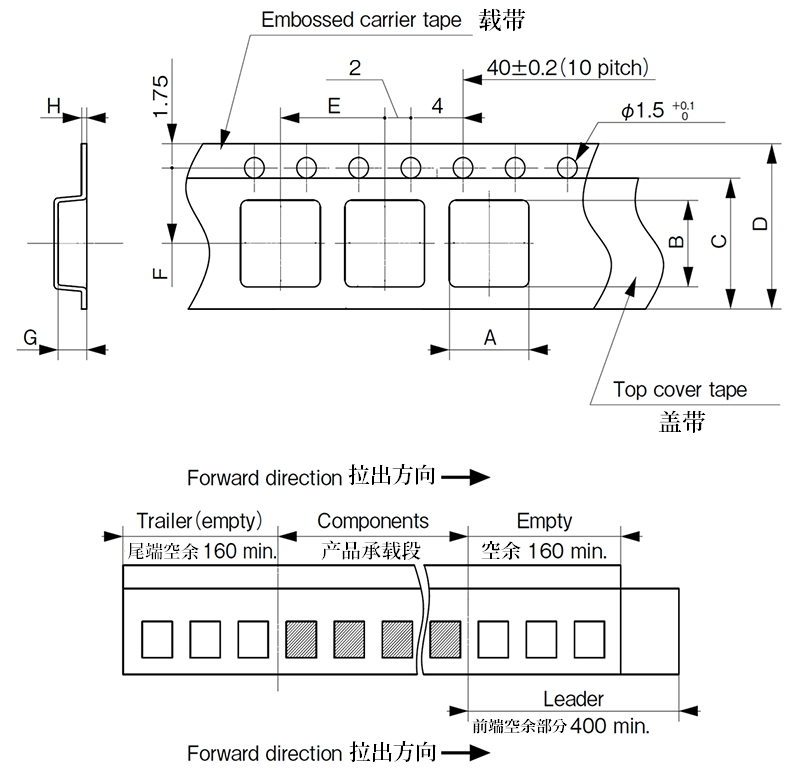

包装单位 [pcs./reel] | Tape尺寸A [mm] | Tape尺寸B [mm] | Tape尺寸C a [mm] | Tape尺寸C b [mm] | Tape尺寸D a [mm] | Tape尺寸D b [mm] | Tape尺寸E a [mm] | Tape尺寸E b [mm] | Tape尺寸F a [mm] | Tape尺寸F b [mm] | Tape尺寸G a [mm] | Tape尺寸G b [mm] | Tape尺寸H a [mm] | Tape尺寸H b [mm] | Reel尺寸 I a [mm] | Reel尺寸 I b [mm] | Reel尺寸 J b [mm] | Reel尺寸 K a [mm] | Reel尺寸 K b [mm] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4000 | 3.3 | 3.3 | 9.5 | 0.2 | 12 | 0.3 | 8 | 0.1 | 5.5 | 0.1 | 1.7 | 1.7 | 0.3 | 0.05 | Φ330 | Φ2 | 1 | 13.5 | 1 |
