相(PHASE) | A | A COM | A/ | B | B COM | B/ |
---|---|---|---|---|---|---|
针号(PIN NO.) | 1 | 2 | 3 | 4 | 5 | 6 |
型号 | 外径 [mm] | 步进角 [°] | 减速比 [1:X] | 容许扭矩 [N·m] | 容许扭矩 [kgf·cm] | 驱动方式 | 额定电流 [A] | 电阻 [Ohms] | 容许速度范围 下限 [r/min] | 容许速度范围 上限 [r/min] | 间隙 [min(deg)] | 重量 [g] |
---|---|---|---|---|---|---|---|---|---|---|---|---|
GT0036-23M201 | 56.4 | 0.500 | 1:3.6 | 1.25 | 12.70 | 单极 | 0.90 | 5.80 | 0 | 500 | 35(0.584) | 820 |

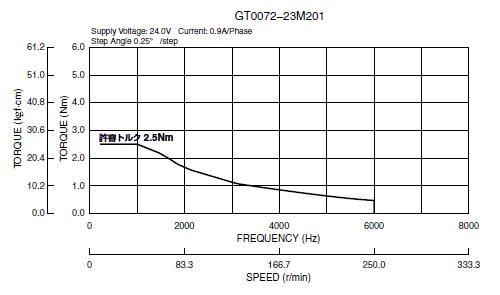

GT0072-23M201 | 56.4 | 0.250 | 1:7.2 | 2.50 | 25.50 | 单极 | 0.90 | 5.80 | 0 | 250 | 15(0.25) | 820 |

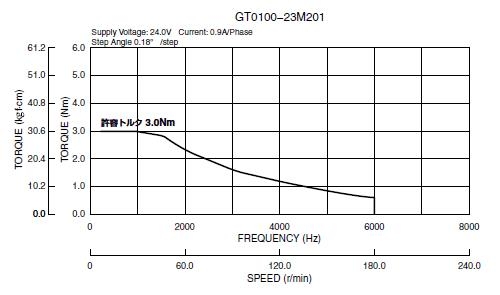

GT0100-23M201 | 56.4 | 0.180 | 1:10 | 3.00 | 30.60 | 单极 | 0.90 | 5.80 | 0 | 180 | 15(0.25) | 820 |

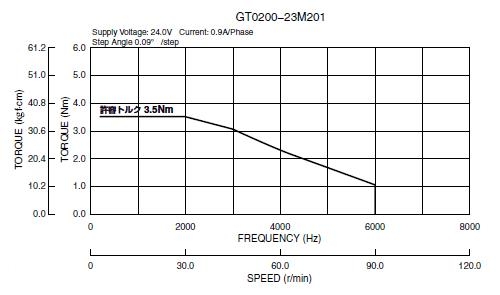

GT0200-23M201 | 56.4 | 0.090 | 1:20 | 3.50 | 35.70 | 单极 | 0.90 | 5.80 | 0 | 90 | 10(0.167) | 850 |

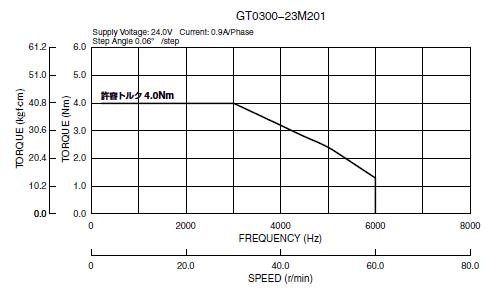

GT0300-23M201 | 56.4 | 0.060 | 1:30 | 4.00 | 40.80 | 单极 | 0.90 | 5.80 | 0 | 60 | 10(0.167) | 850 |
