外径 [mm] | 25.0 |
磁铁材质 | 钕铁硼(MS70) |
绝缘电阻 (M) [Ω/min] | 100 |
绝缘耐压 (AC) [V/min] | 500 |
电流/相(Peak) [mA] | 400 |
励磁方式 | 2-2相 |
绕组电阻/相 [Ω] | 4.0 |
绝缘电阻 | 100M[Ω]Min. at DC500[V] |
绝缘电压 | AC500[V] 1[min] |
绝缘种类 | CLASS E (导线除外) |
温度上升 MAX [℃] | 65 |
使用环境温度 下限 [℃] | -10 |
使用环境温度 上限 [℃] | 50 |
径向间隙标注 | *从法兰端面起6[mm] |
推力背隙 [mm] | 0.25 |
型号 | 驱动方式 | 驱动电压 [V] | 电流/相 [mA] | 驱动IC | 减速比 [1:X] | 步进角 [°] | 推荐额定扭矩 [mN・m] | 推荐额定扭矩 [gf・cm] | 推荐最大瞬时扭矩 [mN・m] | 推荐最大瞬时扭矩 [gf cm] | 齿轮头长度 L1 [mm] |
---|---|---|---|---|---|---|---|---|---|---|---|
PG25L-K24-0004 | 双极性恒流驱动 | 12 | 4.0 | LB1847 | 1:4 | 3.750 | 49.0 | 500.0 | 73.5 | 750 | 13.1 |

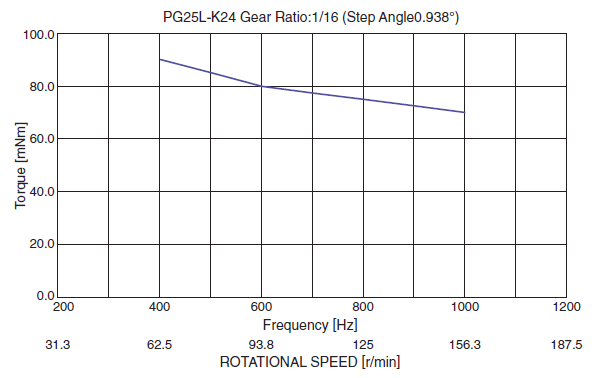

PG25L-K24-0016 | 双极性恒流驱动 | 12 | 4.0 | LB1847 | 1:16 | 0.938 | 73.5 | 750.0 | 110.3 | 1125 | 16.2 |
PG25L-K24-0024 | 双极性恒流驱动 | 12 | 4.0 | LB1847 | 1:24 | 0.625 | 73.5 | 750.0 | 110.3 | 1125 | 16.2 |
PG25L-K24-0064 | 双极性恒流驱动 | 12 | 4.0 | LB1847 | 1:64 | 0.234 | 98.0 | 1000.0 | 147.0 | 1500 | 19.3 |
PG25L-K24-0096 | 双极性恒流驱动 | 12 | 4.0 | LB1847 | 1:96 | 0.156 | 98.0 | 1000.0 | 147.0 | 1500 | 19.3 |
PG25L-K24-0144 | 双极性恒流驱动 | 12 | 4.0 | LB1847 | 1:144 | 0.104 | 98.0 | 1000.0 | 147.0 | 1500 | 19.3 |
