外径 [mm] | 6.0 |
磁铁材质 | 钕铁硼 (MS70) |
绝缘电阻 (M) [Ω/min] | 1 |
绝缘耐压 (AC) [V/min] | 100 |
励磁方式 | 2-2相 |
绕组电阻/相 [Ω] | 20.0 |
绝缘电阻 | 1M[Ω]Min. at DC100[V] |
绝缘耐压 | AC100[V] 1[min] |
绝缘种类 | E级(不包括导线) |
工作环境温度 下限 [℃] | -10 |
工作环境温度 上限 [℃] | 50 |
推力背隙 [mm] | 0.20 |
型号 | 驱动方式 | 驱动电压 [V] | 电流/相 [mA] | 驱动IC | 减速比 [1:X] | 步进角 [°] | 推荐额定扭矩 [mN・m] | 推荐额定扭矩 [gf・cm] | 推荐最大瞬时扭矩 [mN・m] | 推荐最大瞬时扭矩 [gf cm] | 齿轮头长度 L1 [mm] | 全长 L [mm] |
---|---|---|---|---|---|---|---|---|---|---|---|---|
PG6L-K20-0004 | 双极恒电压 | 3 | 20.0 | LB1836M | 1:4 | 4.500 | 10.0 | 102.0 | 20.0 | 204 | 13.95 | 21.75 |
PG6L-K20-0016 | 双极恒电压 | 3 | 20.0 | LB1836M | 1:16 | 1.125 | 20.0 | 204.0 | 30.0 | 306 | 16.55 | 24.35 |

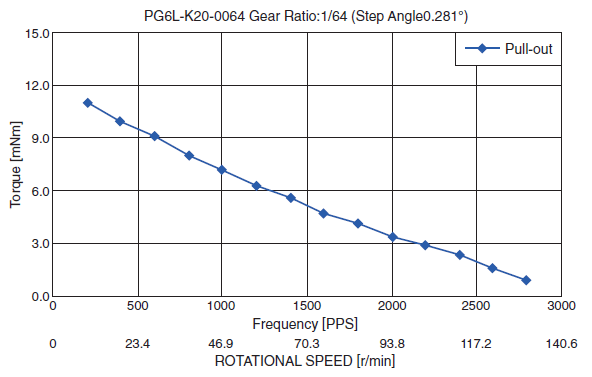

PG6L-K20-0064 | 双极恒电压 | 3 | 20.0 | LB1836M | 1:64 | 0.281 | 40.0 | 408.0 | 60.0 | 612 | 19.15 | 26.95 |
PG6L-K20-0256 | 双极恒电压 | 3 | 20.0 | LB1836M | 1:256 | 0.070 | 40.0 | 408.0 | 60.0 | 612 | 21.75 | 29.55 |
PG6L-K20-1024 | 双极恒电压 | 3 | 20.0 | LB1836M | 1:1024 | 0.018 | 40.0 | 408.0 | 60.0 | 612 | 24.35 | 32.15 |
