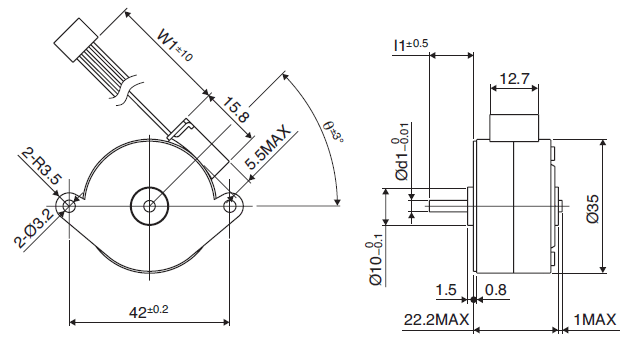

外径 [mm] | 35.0 |
长度 [mm] | 22.20 |
步数 | 24 |
磁铁材质 | 铁氧体塑料 (MSPL) 极性各向异性烧结铁氧体 (MS50) 钕铁硼 (MS70) |
绝缘电阻 (M) [Ω/min] | 100 |
绝缘耐压 (AC) [V/min] | 500 |
步进角 [deg] | 15.00 |
励磁方式 | 2-2相 |
绝缘种类 | CLASS E |
工作温度范围 下限 [℃] | -10 |
工作温度范围 上限 [℃] | 50 |
保存温度范围 下限 [℃] | -30 |
保存温度范围 上限 [℃] | 80 |
工作湿度范围RH 下限 [%] | 20 |
工作湿度范围RH 上限 [%] | 90 |

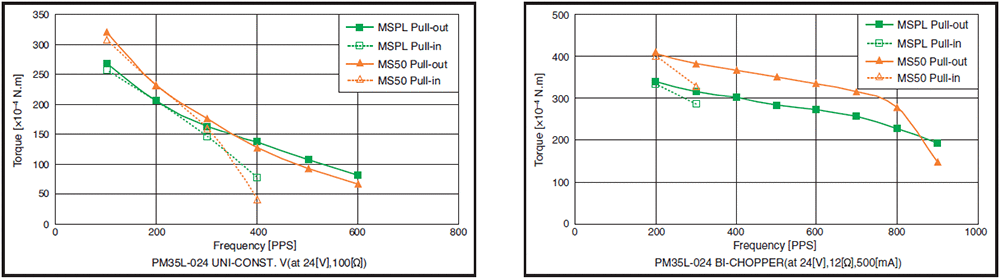

驱动方式 | 驱动电压 [V] | 电流/相 [mA] | 绕组电阻/相 [Ω] | 驱动IC |
---|---|---|---|---|
单极恒电压 | 24 | 100.0 | 2SC3346 | |
双极斩波器 | 24 | 500.0 | 12.0 | BD63877EFV |
