美蓓亚三美集团旗下的三美电机株式会社（以下简称“三美电机”），正式推出符合HDMI规格要求、自带防逆流功能的负载开关IC“MM4009“。

MM4009是一款内置过流保护功能、适配HDMI规格（5V、300mA）的负载开关IC。主要用于游戏机、录影设备等音视频信号处理设备，对其电源线路进行防护。该产品最大可支持300mA负载电流，当输出至负载的电流超出设定阈值时，器件将切换至恒流工作模式，通过限制输出电流，避免负载端与输入端器件出现异常故障。此外，IC内置可抑制浪涌电流、防止电压跌落的软启动功能，以及输出电压高于输入电压时的防逆流功能，能够有效保护输入端设备。

产品已通过IEC62368-1安全标准认证，适用于各类应用场景的电源系统电路防护。

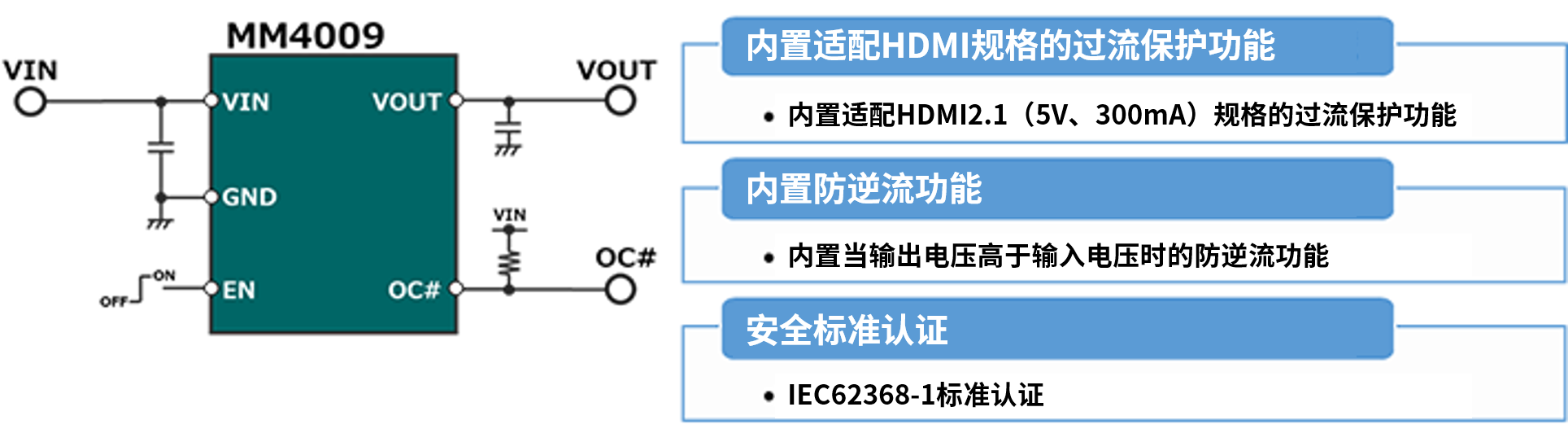

特点与概述

① 过流保护功能

② 逆流检测、反压检测功能

③ 软启动功能

④ 低导通电阻，70mΩ（Typ.）

⑤ 取得IEC62368-1安全认证

主要用途

适用于HDMI、USB及其他需通过限流实现电路保护的各类应用场景

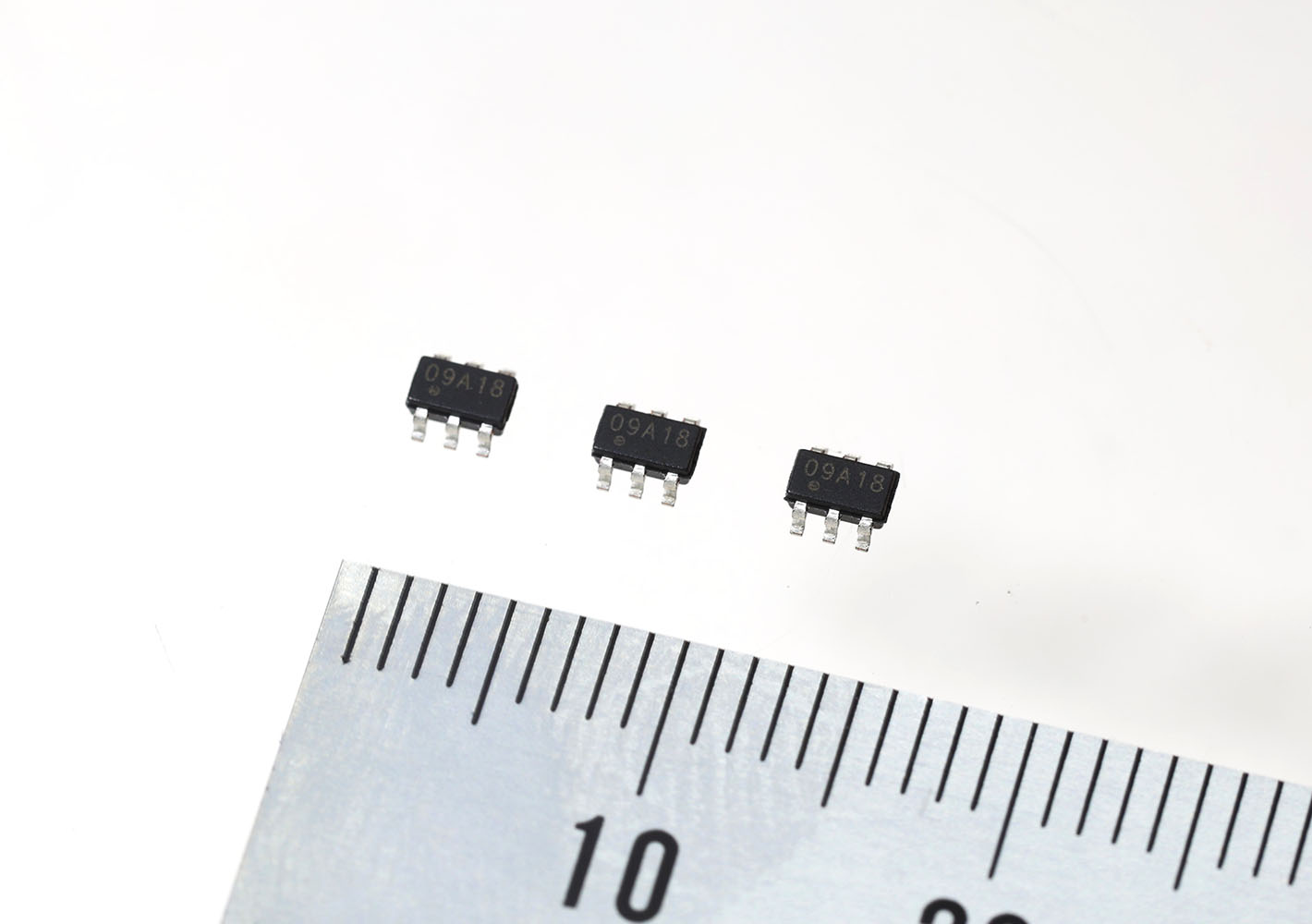

产品图片

电气参数规格

额定输入电压：6V

推荐输入电压：2.7～5.5V

最大负载电流：300mA

过流检测值：0.45A（Typ.） ±7%（Ta=25℃）

过流检测响应时间：10μs（Typ.）

输出短路检测值：0.35A（Typ.） ±7%（Ta=25℃）

启动时间：0.7ms（Typ.）

反向电流保护功能：阈值电流 0.35A（Typ.）、消抖时长 4ms

反向电压保护功能：阈值电压 VOUT-VIN＞60mV（typ.）、响应时间 40μs

内置异常告警标识：过流检测/反向电流保护/反向电压保护/过热保护

过热保护温度：140℃

推荐工作环境温度：-40～85℃

封装：SOT-26F

外形尺寸：2.8 mm ×2.9 mm ×1.45 mm（W×D×H）
