BKL4

3相外转子型直流无刷电机

内置驱动电路

轴承：可选择含油轴承、滚珠轴承

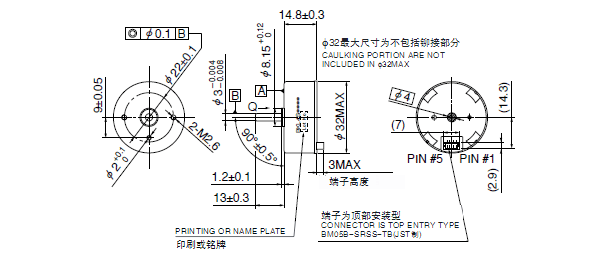

连接：端子 TOP TYPE

JST : BM05B-SRSS-TB / JCTC : 11002W00-5P-S

SIDE TYPE

JST : SMO5B-SRSS-TB / JCTC : 11002W90-5P-S

接口（5端子） 输入电压：4.5 ～ 26.4V

GND：（机架短路）

FG信号：6脉冲/1圈　0V-5V的矩形波 可变更为

3脉冲/1圈、2脉冲/1圈

VSP或PWM　转速切换端子

VSP：0～5V (1V>：停止, 4.4V< : 最大加速)

PWM：0V－5V的矩形波、15～100kHz（导通电平：2～5V）

(Duty 3%> : 停止, 100% : 最大加速)

旋转方向切换开关

0.8V> : CCW旋转, 1.3V ～ 2.0V : 制动器, 2.5V< : CW旋转
