3相外转子型直流无刷电机
接口 电源
GND
FG
电磁制动器
PWM
CW / CCW切换
连接:端子(JST : BM06B-NSHSS-TBT)

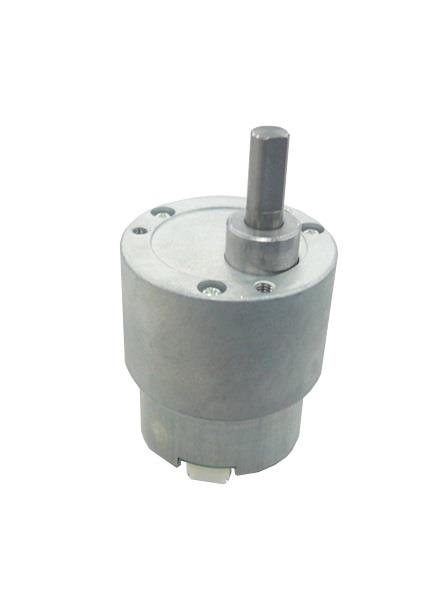

传动比 | 齿轮类型 | 齿轮材料 | 齿轮级数 | 变速箱长度 [mm] | 总长度 [mm] | 额定电压 [V] | 空载转速 [r/min] | 空载电流消耗 [mA] | 额定负载转矩 [mN·m] | 额定负载转速 [r/min] | 额定负载电流 [mA] | 最大额定负载转矩 [mN・m] | 最大瞬时扭矩 [mN・m] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1/10 | Spur | 金属 | 1 | 20.5 | 35.3 | 12 | 415 | 100 | 36 | 384 | 250 | 98 | 98 |
1/25 | Spur | 金属 | 2 | 23 | 37.8 | 12 | 166 | 100 | 81 | 154 | 250 | 196 | 196 |
1/60 | Spur | 金属 | 3 | 25 | 39.8 | 12 | 69 | 100 | 175 | 64 | 250 | 294 | 441 |
1/100 | Spur | 金属 | 4 | 25 | 39.8 | 12 | 42 | 100 | 262 | 38 | 250 | 294 | 735 |
1/120 | Spur | 金属 | 4 | 25 | 39.8 | 12 | 35 | 100 | 315 | 32 | 250 | 588 | 882 |
