步进电机在自动化工业领域应用广泛。传统步进电机多为开环系统,没有传感器将信息反馈给控制器,在应用中需要太大扭矩时,步进电机可能会堵转。由于没有传感器反馈信息,电机堵转时,驱动器和控制器将继续运行,造成电机完成运转的假象,影响正常生产。
美蓓亚三美通过为步进电机配备无电池绝对值编码器*,增加了向驱动器提供反馈来检测堵转或防止失速的功能。在确保高精度控制的同时,实现了电机系统的轻量化、薄型化。
*绝对值编码器:检出并输出绝对位置的位置传感器。
电机检测原理

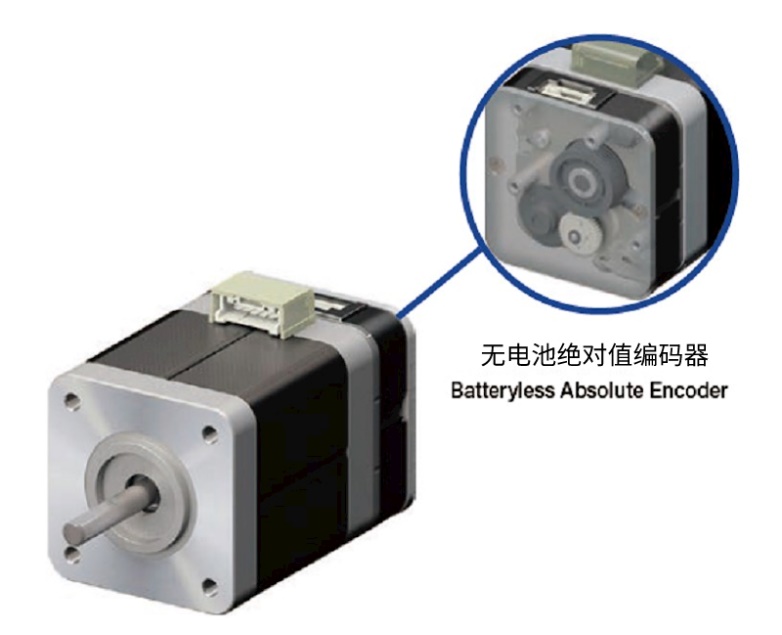

采用模拟时钟的秒针、分针和时针测定当前时间的原理。对于配备磁铁的3个齿轮,可通过磁性传感器识别各自磁铁的角度来检测位置。位置的检测方式可选择绝对输出或增量输出,规格因所选输出方式而异。
电机优势
1、无需电池,可减少传感器数量

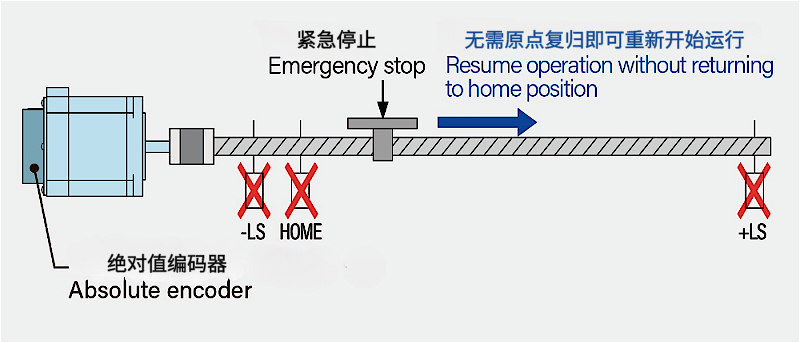

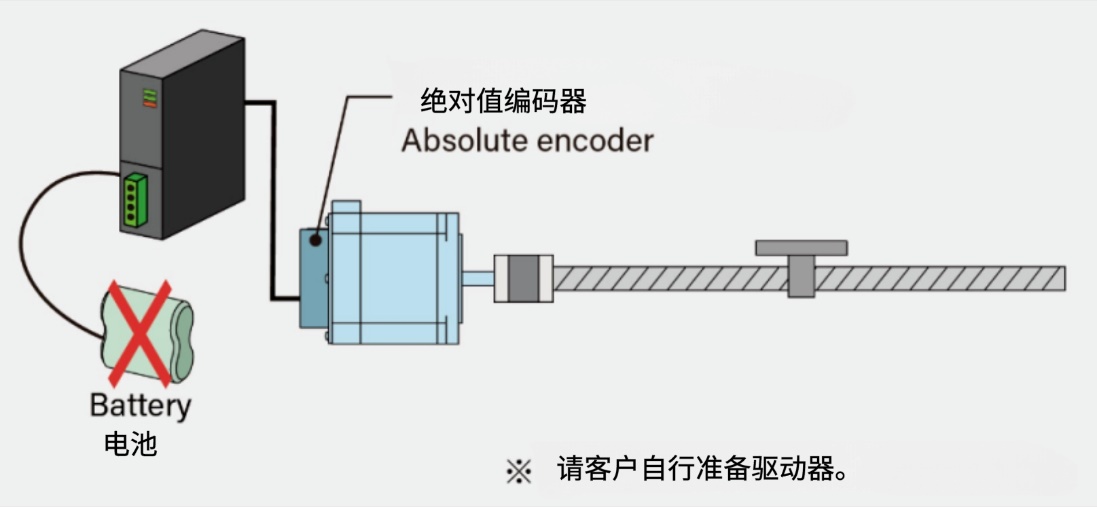

配备无电池磁性绝对值编码器,即使在电源关闭时也可检知当前位置且无需复归原点,因此无需电池作为备用电源,也可减少原点传感器和限位传感器的数量。
2、尺寸轻薄,节省安装空间
特殊的机械式传感器结构,使电机尺寸更薄,更节省安装空间。

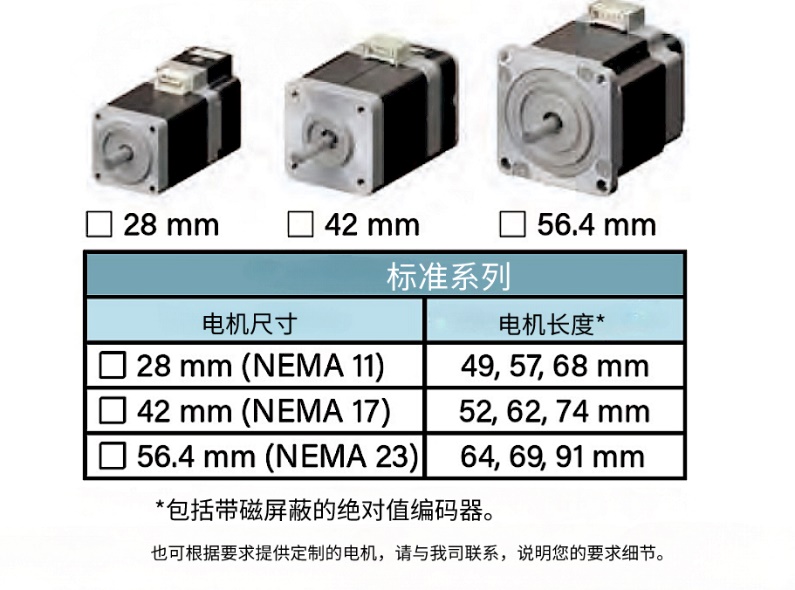

3、丰富的产品阵容
该系列产品有9款不同类型,可提供3种尺寸的安装角度,满足客户多样的应用需求。
电机应用场景
1、送料传送带驱动(皮带和皮带轮机构)
应用于输入时序不规律或进给速率需要调整以匹配下游工艺的场景,可以快速进行短距离进给作业。
2、相机水平搬运(齿轮和齿条机构)
用于瞬时水平移动相机到对焦位置,可实现短距离进给操作和高速操作。
3、检查台驱动(滚珠丝杠机构)
用于精细移动检查台,以便用相机图像读取工件的细节,可实现低振动、高精度的短距离操作。
4、取放驱动(皮带和皮带轮+滚珠丝杠机构)
用于使用吸盘吸起检查过的工件并将其转移到下一个检查阶段,可在X-Z轴方向进行高速操作。
5、分度台驱动(惯性体驱动、带外部减速机构)
用于以间距进给的方式将工件进给至外观检查的相机位置,可以快速进行短距离进给作业。
6、电动卡盘驱动(凸轮机构)
用于以不同的夹持宽度和力量抓取和传送不同尺寸的工件,可以进行微小的移动并以低夹持力进行夹持操作。
美蓓亚三美依托成熟的电机技术和经验,将持续为工业、医疗、半导体制造等领域的客户提供高性能、轻薄化的电机产品。
